進口氣動刀閘閥產品特點
不銹鋼圈型密封結構簡單成本低（可選）
# 標準型可更換密封圈來保護閥體，真正實現無學習成本更換密封圈（可選）
# PTFE 限位塊，保證閘板不與閥體接觸，延長閘板使用壽命
# 二體式新型支架，增加了支架的強度
# 氣動多功能梯形支架，結構牢固，可安裝行程開關，與開關指示裝置
進口氣動刀閘閥產品零部件材質
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
2 |
閘板 |
201 |
|
3-4 |
標準件 |
201 |
5 |
填料 |
PTFE+EPDM |
|
6 |
壓蓋 |
WCB |
7-9 |
標準件 |
201 |
|
10 |
活塞桿 |
45#鋼鍍鉻 |
11 |
支架板 |
Q235 |
|
12 |
標準件 |
201 |
13 |
支架頭 |
HT200 |
|
14 |
氣缸 |
客戶要求 |
15 |
銷軸 |
201 |
|
16 |
標準件 |
201 |
18 |
閥座 |
EPDM |
|
19 |
金屬壓套 |
Q235 |
20 |
四柱 |
Q235 |

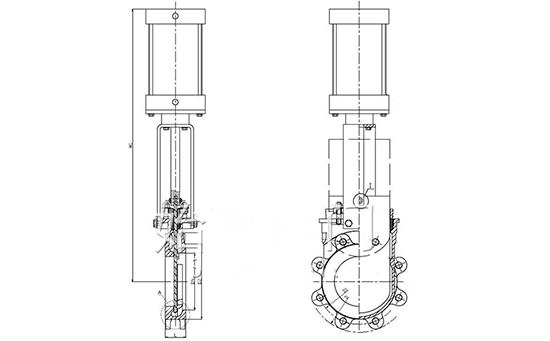

進口氣動刀閘閥產品尺寸
|
DN |
L |
D |
D1 |
D2 |
D0 |
H1 |
|
50 |
48 |
165 |
125 |
99 |
63 |
460 |
|
65 |
48 |
185 |
145 |
118 |
63 |
520 |
|
80 |
51 |
200 |
160 |
132 |
80 |
570 |
|
100 |
51 |
220 |
180 |
156 |
80 |
641 |
|
125 |
57 |
250 |
210 |
184 |
80 |
680 |
|
150 |
57 |
285 |
240 |
211 |
100 |
850 |
|
200 |
70 |
340 |
295 |
266 |
125 |
980 |
|
225 |
70 |
350 |
310 |
282 |
160 |
1088 |
|
250 |
70 |
395 |
350 |
319 |
160 |
1140 |
|
300 |
76 |
445 |
400 |
370 |
160 |
1360 |
|
350 |
760 |
505 |
460 |
429 |
200 |
1460 |
|
400 |
89 |
565 |
515 |
480 |
200 |
1630 |
|
450 |
89 |
615 |
565 |
530 |
250 |
1770 |
進口氣動刀閘閥產品應用
氣動梅花式刀閘閥適用于電廠的選煤、排渣、城市的污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管道上，接觸或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰場廢水處理等。
