進口電動閥門-分類-特點-接線-控制原理-德國萊克LIK品牌
發布時間:2022/10/28
進口電動閥門是由電動執行器和閥門組成，上半部分為電動執行器，下半部分為閥門，也可以說是用電動執行器控制閥門，從而實現閥門的開和關。
一、進口電動閥門分類

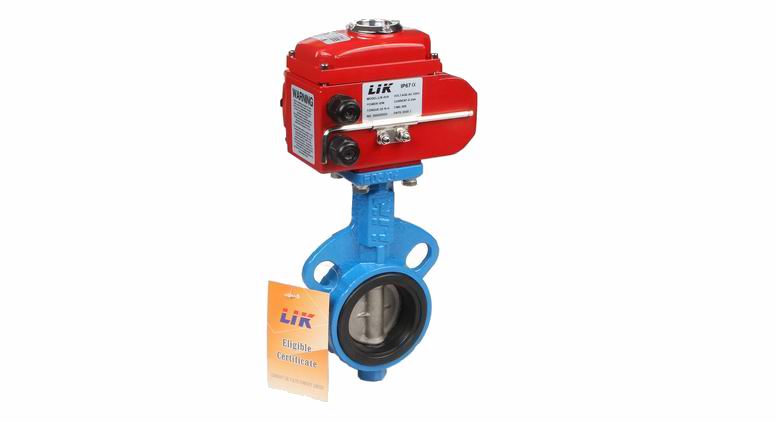

電動閥按種類可分為電動法蘭球閥，電動螺紋球閥，電動對夾蝶閥，電動法蘭蝶閥，電動卡箍蝶閥，電動卡箍球閥，電動法蘭閘閥，電動法蘭截止閥，電動刀閘閥等。
1.流體阻力小。球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2.開關迅速、方便。只要閥桿轉動90°球閥就完成了全開或全關動作，很容易實現快速啟閉。
3.密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封而且球閥的密封力隨著介質壓力的增加而增大。
4.閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
三、進口電動閥門控制
電動閥門控制器是用來控制電動閥門啟閉的驅動裝置，通常與閥門電動裝置配套使用，可以通過外接電源的切換對閥門開、關和中間位置的控制。根據不同的現場要求應當選用不同的接線方式。它可以向電動裝置發出開啟和關閉的指令，實現閥的遠距離控制，也可以在現場手動操作，如圖1、2所示。
1現場控制
按照圖1電動閥門線路1所示。當按下QF電源指示燈LD亮，表明已通電。按下閥門關的啟動按鈕SB1，KM1線圈得電，KM1主觸頭閉合，同時自鎖觸頭KM1閉合自鎖，電機得電，電機由傳動齒輪帶動凸輪轉動，KM2限位開關的觸頭閉合，閥門關閉。在電機由傳動齒輪帶動凸輪轉動的同時，按下停止按鈕SB，KM1線圈失電，KM1主觸頭斷開，同時自鎖觸頭KM1恢復常開狀態，電機失電，停止由傳動齒輪帶動凸輪轉動。凸輪停止在一定狀態，達到調節流量的目的。
2.遠程控制
按照圖1電動閥門線路1所示。當按下QF電源指示燈LD亮，表明已通電。按下閥門開的啟動按鈕SB3，KM2線圈得電，KM2主觸頭閉合，同時自鎖觸頭KM2閉合自鎖，電機得電，電機由傳動齒輪帶動凸輪轉動，KM1限位開關的觸頭閉合，閥門開閥。在電機由傳動齒輪帶動凸輪轉動的同時，按下停止按鈕SB，KM2線圈失電，KM2主觸頭斷開，同時自鎖觸頭KM2恢復常開狀態，電機失電，停止由傳動齒輪帶動凸輪轉動。凸輪停止在一定狀態，達到調節流量的目的。
四、進口電動閥門接線
不同的電動閥門接線有不同的接法，現以電動六線制球閥為例來講解它的接線。它所配精小型電動執行器分為開關式和調節式，并由驅動開關控制和信號反饋控制組成。開關式六線制電動閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制，如圖3所示。
五、使用安裝注意事項
不同的電動閥門安裝注意事項不同，下面以電動球閥為例介紹其安裝注意事
1.調節閥屬于現場儀表，要求環境溫度應在-25～60℃范圍， 相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
2.調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
3.安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
4.電動調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
一、進口電動閥門分類
電動閥按種類可分為電動法蘭球閥，電動螺紋球閥，電動對夾蝶閥，電動法蘭蝶閥，電動卡箍蝶閥，電動卡箍球閥，電動法蘭閘閥，電動法蘭截止閥，電動刀閘閥等。
進口電動閥門按原理可分為開關型和調節型。開關型的原理就是通電開到位或通電關到位;調節閥的原理是輸入4-20mA或是0-10V的電流信號來調節閥門開
二、進口電動閥門特點

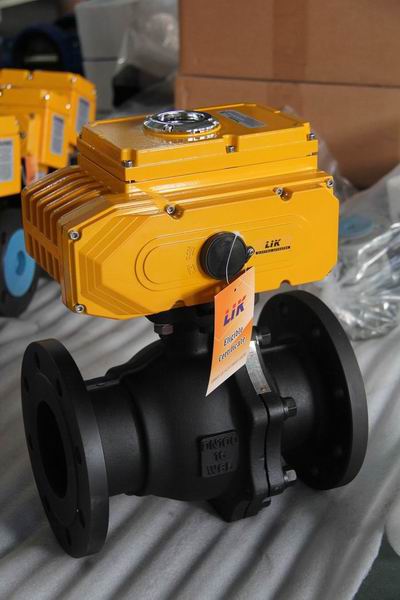

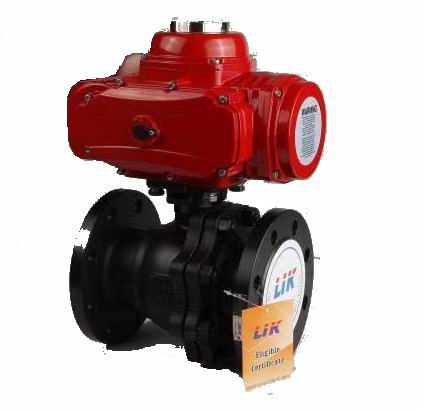

電動閥門的種類不同，特點也不同，在這主要介紹電動球閥特點。1.流體阻力小。球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2.開關迅速、方便。只要閥桿轉動90°球閥就完成了全開或全關動作，很容易實現快速啟閉。
3.密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封而且球閥的密封力隨著介質壓力的增加而增大。
4.閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5.球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制。球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
三、進口電動閥門控制
電動閥門控制器是用來控制電動閥門啟閉的驅動裝置，通常與閥門電動裝置配套使用，可以通過外接電源的切換對閥門開、關和中間位置的控制。根據不同的現場要求應當選用不同的接線方式。它可以向電動裝置發出開啟和關閉的指令，實現閥的遠距離控制，也可以在現場手動操作，如圖1、2所示。
1現場控制
按照圖1電動閥門線路1所示。當按下QF電源指示燈LD亮，表明已通電。按下閥門關的啟動按鈕SB1，KM1線圈得電，KM1主觸頭閉合，同時自鎖觸頭KM1閉合自鎖，電機得電，電機由傳動齒輪帶動凸輪轉動，KM2限位開關的觸頭閉合，閥門關閉。在電機由傳動齒輪帶動凸輪轉動的同時，按下停止按鈕SB，KM1線圈失電，KM1主觸頭斷開，同時自鎖觸頭KM1恢復常開狀態，電機失電，停止由傳動齒輪帶動凸輪轉動。凸輪停止在一定狀態，達到調節流量的目的。
2.遠程控制
按照圖1電動閥門線路1所示。當按下QF電源指示燈LD亮，表明已通電。按下閥門開的啟動按鈕SB3，KM2線圈得電，KM2主觸頭閉合，同時自鎖觸頭KM2閉合自鎖，電機得電，電機由傳動齒輪帶動凸輪轉動，KM1限位開關的觸頭閉合，閥門開閥。在電機由傳動齒輪帶動凸輪轉動的同時，按下停止按鈕SB，KM2線圈失電，KM2主觸頭斷開，同時自鎖觸頭KM2恢復常開狀態，電機失電，停止由傳動齒輪帶動凸輪轉動。凸輪停止在一定狀態，達到調節流量的目的。
四、進口電動閥門接線
不同的電動閥門接線有不同的接法，現以電動六線制球閥為例來講解它的接線。它所配精小型電動執行器分為開關式和調節式，并由驅動開關控制和信號反饋控制組成。開關式六線制電動閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制，如圖3所示。
五、使用安裝注意事項
不同的電動閥門安裝注意事項不同，下面以電動球閥為例介紹其安裝注意事
1.調節閥屬于現場儀表，要求環境溫度應在-25～60℃范圍， 相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
2.調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
3.安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
4.電動調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
5.為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。‘’
主要介紹了電動閥門的分類、特點、控制原理、接線和安裝注意事項。主要以球閥為例進行的介紹。希望對電動閥門的了解有一定的參考價值
